Как правильно подключить указатель уровня топлива на УАЗ

Указатель уровня топлива является важным элементом системы управления топливом в автомобилях УАЗ. Он позволяет водителям контролировать остатки горючего в баке и избегать неожиданных ситуаций на дороге. К сожалению, неправильная установка или подключение этого устройства может привести к недостоверным показаниям и, как следствие, к проблемам с поездками.

Подключение указателя уровня топлива требует внимания к деталям и соблюдения определенной последовательности шагов. Каждый автовладелец, имеющий базовое понимание электрических схем, сможет справиться с этой задачей. В данной статье мы рассмотрим основные этапы подключения указателя, а также дадим полезные советы, которые помогут избежать распространенных ошибок.

Перед тем как приступить к работе, рекомендуем ознакомиться с документацией на ваше транспортное средство, чтобы убедиться, что все действия выполняются правильно и безопасно. Это поможет не только избежать повреждений, но и продлить срок службы устройства.

Правильное подключение указателя топлива

Для корректного подключения указателя уровня топлива в автомобилях УАЗ необходимо следовать последовательности действий. В первую очередь, проверьте схему подключения, чтобы убедиться, что все контакты расположены в соответствии с техническими требованиями.

Начните с установки указателя на приборной панели. Убедитесь, что он надежно закреплен и не имеет механических повреждений. Затем подключите электрические провода согласно указанной схеме: обычно это включает два контакта, один из которых отвечает за питание, а другой – за сигнал от датчика уровня топлива.

После подключения проверяйте, что все соединения надежны и не имеют перекрытий. Рекомендуется использовать изоляционную ленту для защиты открытых проводов от воздействия влаги и коррозии.

Не забудьте протестировать указатель, запустив двигатель и проверив, отображается ли уровень топлива на приборной панели. Если указатель не реагирует, убедитесь в правильности подключения и отсутствии повреждений в проводке.

Рекомендуется также периодически проверять работоспособность указателя, особенно перед длительными поездками, чтобы избежать неприятных ситуаций с нехваткой топлива на дороге.

Зачем нужен указатель уровня топлива?

Кроме того, указатель способствует более рациональному использованию топлива, позволяя планировать поездки и избегать ненужных затрат. Водитель может следить за расходом топлива, что особенно актуально для длительных поездок или в условиях ограниченного доступа к заправочным станциям.

Также указатель уровня топлива играет роль в обеспечении безопасности. Неправильная оценка уровня топлива может привести к неожиданным ситуациям на дороге, поэтому его исправная работа критически важна для комфортного и безопасного вождения.

Основные элементы системы указателей

Система указателей уровня топлива включает в себя несколько ключевых элементов, каждый из которых играет важную роль в обеспечении точного отображения информации о количестве топлива в баке.

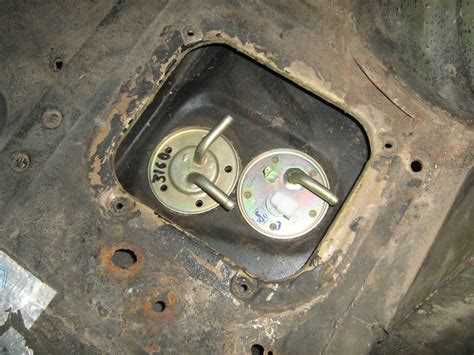

• Датчик уровня топлива. Этот компонент размещается в топливном баке и отвечает за преобразование уровня топлива в электрический сигнал, который затем передается на указатель.

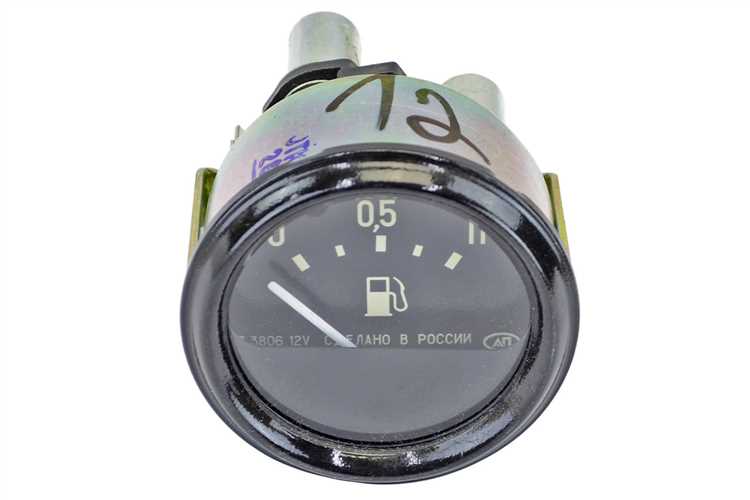

• Указатель уровня топлива. На приборной панели автомобиля находится индикатор, который показывает уровень топлива на основе полученного сигнала от датчика.
• Электрические соединения. Эти соединения обеспечивают передачу электрических сигналов между датчиком и указателем, а также к источнику питания.
• Элементы питания. Для корректной работы системы необходим надежный источник питания, который обеспечивает функционирование как датчика, так и указателя.

Каждый из этих элементов должен быть в исправном состоянии для обеспечения точности отображения уровня топлива и долговечности системы в целом.

1. Неисправности в датчике уровня топлива могут привести к неверным показаниям.
2. Некачественные электрические соединения могут вызывать сбои в передаче сигнала.
3. Отказ в указателе приведет к невозможности отслеживания уровня топлива на приборной панели.

Уделяйте внимание каждому из этих элементов, чтобы поддерживать работоспособность системы указателей уровня топлива вашего автомобиля УАЗ.

Инструменты для подключения устройства

Для правильного подключения указателя уровня топлива в автомобиле УАЗ потребуется набор конкретных инструментов и материалов. В первую очередь, вам понадобятся отвертка, подходит как под конец с плоской, так и под крестовую насечку. Это поможет легко открутить панели и элементы крепления.

Также стоит подготовить мультиметр, который позволит вам проверить наличие напряжения и правильность работы схемы подключения. Это важный шаг, чтобы избежать ошибок при настройке устройства.

Набор изолированных проводов и клемм также необходим. Они помогут обеспечить надежное соединение между указателем и датчиком уровня топлива. Мягкие провода облегчат процесс монтажа и уберегут от короткого замыкания.

Рекомендуется использовать термоусадочные трубки для изоляции соединений и предотвращения их окисления. Это гарантирует долгий срок службы установленных элементов.

Не забудьте про плоскогубцы и нож для обрезки проводов, чтобы подготовить их к подключению. При наличии специального инструмента для обжима клемм процесс соединения будет еще более качественным и безопасным.

На заключительном этапе работы потребуется доступ к источнику питания, так как нужно будет подключать указатель к электросети автомобиля. Убедитесь, что все инструменты под рукой и в исправном состоянии перед началом работы.

Подготовка автомобиля к работе

Перед началом подключения указателя уровня топлива необходимо провести подготовку автомобиля. Это включает в себя несколько этапов, которые помогут избежать ошибок и обеспечат надежную работу устройства.

Сначала убедитесь, что автомобиль находится на ровной поверхности. Это важно для правильной работы датчиков и указателей, так как они могут давать неточные показания на наклонной поверхности.

Затем отключите аккумулятор, чтобы избежать короткого замыкания и повреждения электроники при подключении. Обязательно закройте все двери и отключите освещение, чтобы не разрядить аккумулятор.

Также стоит проверить уровень топлива в баке. Он должен быть на уровне, позволяющем корректное тестирование указателя. Если указатель будет подключен к пустому или почти пустому баку, это может повлиять на его работоспособность и точность показаний.

После этого обследуйте подключаемые провода и разъемы на наличие повреждений или коррозии. При необходимости проверьте целостность изоляции и контактов, чтобы обеспечить надежное соединение.

Следуя этим рекомендациям, вы сможете подготовить автомобиль к работе с указателем уровня топлива, что позволит избежать возможных проблем в процессе его подключения и эксплуатации.

Схема подключения указателя топлива

Кроме того, для подключения необходимо обеспечить надежное соединение проводов, чтобы избежать короткого замыкания. Для этого используйте соответствующие разъемы или скрутки. Не забывайте проверять целостность изоляции проводов, чтобы исключить возможность повреждений.

Схема проводки может различаться в зависимости от модели автомобиля и года выпуска. Поэтому перед началом подключения рекомендуется ознакомиться с электросхемой конкретной модели УАЗ. Это поможет избежать ошибок в подключении и обеспечит исправную работу указателя уровня топлива.

Во время проверки работоспособности системы, запускаем двигатель и наблюдаем, как указатель реагирует на изменение уровня топлива в баке. Если значения не соответствуют фактическому уровню, возможно, потребуется повторное подключение или настройка устройства.

Выбор подходящих проводов и разъемов

При подключении указателя уровня топлива важно правильно выбрать провода и разъемы, так как это влияет на надежность работы системы. Рассмотрим ключевые аспекты выбора компонентов.

• Тип провода: Используйте провода с многожильной медной жилой. Они обеспечивают лучшую гибкость и устойчивость к механическим повреждениям.
• Сечение провода: Рекомендуется использовать провода с сечением 0,5-1,0 мм?, что обеспечит необходимую пропускную способность тока без перегрева.
• Изоляция: Выбирайте провода с качественной изоляцией, устойчивой к высоким температурам и химическими веществами, с которыми может столкнуться автомобиль.

Теперь обратимся к разъемам:

• Тип разъема: Используйте герметичные разъемы, которые защищают контакты от влаги и грязи.
• Количество контактов: Убедитесь, что разъем имеет необходимое количество контактов для подключения указателя и датчика уровня.
• Качество: Выбирайте разъемы от проверенных производителей, чтобы избежать коррозии и плохого контакта.

Правильный выбор проводов и разъемов существенно повысит надежность работы указателя уровня топлива и уменьшит вероятность возникновения проблем в эксплуатации.

Общие ошибки при подключении

При подключении указателя уровня топлива УАЗ можно столкнуться с рядом распространенных ошибок, которые могут привести к неправильной работе устройства. Убедитесь, что вы избежали следующих проблем:

• Неправильная полярность подключения – использование неправильного подключения проводов может привести к повреждению указателя.
• Отсутствие надежного контакта – плохие соединения могут стать причиной неправильных показаний или полного отсутствия сигналов.
• Использование неподходящих разъемов – некорректные разъемы могут не обеспечить надежный контакт и вызвать перебои в работе.
• Принебрежение проверкой проводов – поврежденные или изношенные провода могут привести к короткому замыканию или неожиданным сбоям.
• Игнорирование инструкции производителя – отсутствие следования технической документации может привести к ошибкам в подключении и нарушению работы системы.

Для предотвращения этих ошибок рекомендуется:

1. Тщательно проверять все соединения перед окончательной сборкой.
2. Использовать мультиметр для диагностики проводов и соединений.
3. Сравнивать свои действия с инструкцией по подключению, предоставленной производителем.

Проверка работоспособности указателя

Чтобы убедиться в правильной работе указателя уровня топлива, следует выполнить несколько простых шагов. В первую очередь, необходимо включить зажигание автомобиля. Указатель должен начать перемещение стрелки в направлении уровня топлива в баке. Если стрелка не реагирует, проверьте наличие питания на устройстве.

Следующий шаг — проверка подключения проводов. Убедитесь, что все соединения надежные и не имеют окислений. Если есть сомнения, следует разобрать разъем и повторно подключить все провода. При этом важно не забывать о правильной полярности подключения.

После проверки соединений, попробуйте чуть покачать автомобиль. Это может помочь стрелке сдвинуться, если уровень топлива находится на границе между двумя делениями. В случае, если указатель не сдвигается, возможно, проблема кроется в самом сенсоре уровня топлива в баке.

Для диагностики сенсора, отключите его от сети и проверьте сопротивление с помощью мультиметра. По стандарту, его сопротивление должно изменяться в зависимости от уровня жидкости в баке. Если показатели выходят за допустимые пределы, потребуется заменить сенсор.

После всех проверок и возможной замены элементов, повторите проверку указателя. Убедитесь, что веществом, которое должно находиться в баке, действительно является бензин или дизельное топливо, так как разные жидкости могут показывать различия в функционировании системы.

Калибровка уровня топлива в баке

Калибровка уровня топлива необходима для обеспечения точности показаний указателя уровня. Этот процесс позволяет улучшить восприятие данных о запасе топлива и избежать ситуаций, когда указатель показывает неверные значения.

Для калибровки уровня топлива следуйте следующему алгоритму:

1. Подготовка: Убедитесь, что автомобиль стоит на ровной поверхности, а бак заполнен до определенного уровня для начала калибровки.
2. Проверка датчика: Отключите проводку от датчика уровня топлива и проверьте его сопротивление. Сравните полученные значения с техническими характеристиками.
3. Настройка указателя: Используйте специальный инструмент для настройки указателя уровня топлива. Обычно это происходит с помощью вращения регулировочного винта.
4. Измерение уровня: Внесите изменения в регулировку, после чего проверьте показания указателя при различных уровнях топлива в баке (полный, половина, пустой).
5. Тестирование: Запустите двигатель и прокатитесь на автомобиле, следя за изменениями в показаниях указателя. Убедитесь, что все значения адаптированы к реальному количеству топлива.

В процессе калибровки могут возникнуть некоторые трудности, например:

• Неисправности в проводке, которые могут приводить к ошибочным показаниям;
• Несоответствие используемого датчика уровню топлива в баке;
• Неправильная установка самого указателя.

После успешной калибровки вы получите точные данные о уровне топлива, что поможет избежать неожиданных остановок на дороге и сделает управление автомобилем более комфортным.

Особенности подключения для разных моделей

Каждая модель УАЗ имеет свои уникальные характеристики, которые влияют на подключение указателя уровня топлива. Важно учитывать эти особенности для обеспечения корректной работы системы.

УАЗ-469: В этой модели указатель уровня топлива часто подключается напрямую к датчику, установленному в бензобаке. Обратите внимание на полярность соединений, так как неправильное подключение может привести к некорректным показаниям.

УАЗ Патриот: В Патриоте используется более современная электронная система, которая требует подключения к бортовому компьютеру. Это позволяет более точно измерять уровень топлива. Необходимо использовать специальные разъемы и проводку, рекомендованные производителем.

УАЗ Буханка: В этой модели применяются аналоговые приборы, аналогичные тем, что используются в УАЗ-469. Особое внимание стоит уделить качеству соединений, так как они могут быть подвержены коррозии. Рекомендуется использовать герметичные разъемы.

УАЗ-3151: Здесь часто встречается комбинированная система. Важно корректно установить как датчик, так и сам указатель, чтобы избежать расхождений в показаниях. Проверяйте, чтобы все соединения были надежно закреплены.

Подводя итог, можно заключить, что для каждой модели УАЗ существуют свои нюансы подключения указателя уровня топлива. Перед началом работы стоит ознакомиться с инструкцией и схемами подключения, которые помогут избежать распространенных ошибок и обеспечить надежную работу системы.

Устранение неисправностей указателя уровня

Неисправности указателя уровня топлива могут возникнуть по различным причинам. Важно уметь их быстро идентифицировать и устранять, чтобы система работала корректно.

Основные проблемы и их возможные решения:

После устранения неисправностей рекомендуется провести повторную проверку работоспособности указателя, чтобы убедиться в его надежности и точности.

Обслуживание и уход за устройством

Указатель уровня топлива УАЗ требует регулярного обслуживания для обеспечения его надежной и точной работы. Правильный уход может значительно продлить срок службы устройства и предотвратить возможные неисправности.

Вот несколько рекомендаций по обслуживанию указателя:

• Регулярно проверяйте состояние проводов и соединений. Изоляция не должна иметь повреждений, так как это может привести к короткому замыканию.
• Очищайте контакты от грязи и окислов, используя специальный контактный раствор.
• Проверяйте уровень топлива в баке при помощи ручного измерителя, чтобы сравнить его с показаниями указателя. Это позволит выявить возможные отклонения в работе устройства.
• Следите за состоянием поплавкового механизма, который может заедать или повреждаться при попадании в бак грязи и отложений.

При плановом обслуживании рекомендуется выполнить следующие действия:

Соблюдение данных рекомендаций поможет избежать серьезных проблем и обеспечить корректную работу указателя уровня топлива на вашем автомобиле УАЗ.

Советы по замене указателя топлива

Замена указателя уровня топлива на УАЗ может показаться сложной задачей, но следуя нескольким простым советам, вы ускорите процесс и минимизируете риск ошибок. Во-первых, перед началом работы убедитесь, что автомобиль стоит на ровной поверхности. Это поможет избежать неправильной установки нового устройства.

Во-вторых, внимательно изучите документацию на новый указатель. Производители часто указывают особенности подключения и эксплуатации, которые важно учитывать. При замене старого устройства аккуратно извлеките его из панели, избегая повреждения крепежа.

При установке нового указателя следует использовать только те разъемы и провода, которые рекомендованы производителем. Это поможет избежать проблем с совместимостью и работоспособностью устройства. Не забудьте проверить герметичность всех соединений, чтобы исключить возможность возникновения короткого замыкания.

Также рекомендуется протестировать указатель устраненного в автомобиле перед его окончательной установкой. Это позволит убедиться в его правильной работе и предотвратить необходимость повторного демонтажа. Если ваш указатель поддерживает функцию калибровки, выполните ее после установки для точности показаний.
